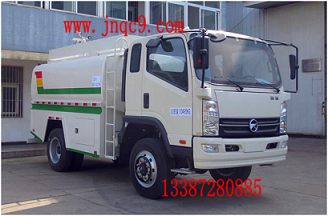

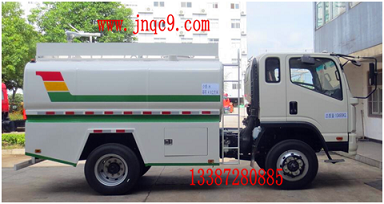

JDF5100GPSKM5綠化噴灑車詳細描述

一、 整車

1. 外廓尺寸：6160 mm×2180 mm×2880/3380 mm

2. 乘員人數：3

3. 水罐：容積4900 L

4. 水泵：流量20L/S@1.0MPa

5. 水炮：流量20L/S@0.8MPa，射程不小于48m。

二、 底盤

1. 型號：凱馬KMC2100A32P5

2. 驅動型式：4×4

3. 軸距：3200mm

4. 發動機：型號為4DX23-140E5，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機

l　　額定輸出功率為：105KW

l　　排放標準：國Ⅴ

5. 變速箱：機械式手動變速箱，5個前進檔

6. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調

7. 制動系統

l　　行車制動：真空助力制動

l　　駐車制動：中央鼓式制動

l　　輔助制動：發動機排氣制動

8. 最高車速：90km/h

三、 取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑。

四、 駕乘室

1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。

2. 布局：單排雙門，乘員人數為3。

3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。

五、 上裝

(一)  罐體

1. 容積：4900L（水）。

2. 結構：

l　　方圓焊接結構，內設防蕩隔板和防浪孔。

l　　人孔及人孔蓋1套，直徑φ500 mm。

l　　注水管位于罐體右邊，通徑為DN65。

l　　排污管1個，位于罐體底部，通徑為DN25。

3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。（根據客戶需要：內壁全部做防腐處理，經久耐用）。

4. 設備：

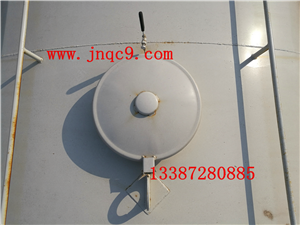

l　　人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。

l　　排污閥：手動控制

(二) 器材箱

1.  結構：整車為全防護結構，側面帶工具箱，可放置各種小型器材。

2.  頂部：采用具有防滑花紋板及護欄,可放置吸水管，水帶等。

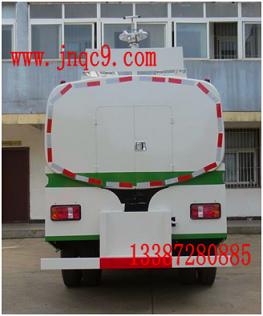

3.  尾部：雙開門，罐體隔空倉，放置消防泵，下方有踏板便于操作。

六、 消防泵及水路系統

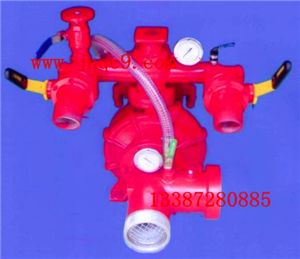

1． 消防泵

l　　型號：CB10/20 車用消防泵

l　　安裝位置：后置

l　　流量及壓力：20L/S@1.0MPa

l　　引水時間：≤35秒（7米吸深時）

2． 消防炮

l　　型號：PS20 車載手動炮

l　　安裝位置：泵室頂部

l　　流量及壓力：20L/S@0.8MPa

l　　射程：不小于48m

l　　旋轉角度：360°

l　　俯仰角；-15°～45°

3． 消防管路

l　　罐吸水管路：DN100，帶手動蝶閥，右置向前

l　　外吸水管路：DN100，后置向后

l　　炮出水管路： DN65，帶止回閥，頂置向上

l　　水帶出水管路： 2×DN65，帶手動球閥，頂置左右各1

l　　泵往罐注水管路：DN40，帶手動球閥，右置向前

l　　消防栓注水管路：DN65，帶管牙捫蓋，罐體右側

l　　放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。

七、 電氣系統

1. 　車輛兩側裝有3個符合國家標準的側標志燈。

2.  尾部裝有符合國家標準的組合尾燈和牌照燈。

3.  操縱系統：各種儀表和開關集中布置在泵室尾部的儀表板上，包括耐震型壓力表、耐震型真空表、水泵引水開關，并在儀表板上附有消防水路系統工作原理和操作說明。

八、 器材配備及布置

1.  配備原則

l　　客戶有特殊需求時，根據客戶的需求配備

l　　客戶沒有特殊需求時，按照公司的企業標準配備

九、 隨車基本配備清單

十、 整車涂裝

l　　綠化噴灑車的外表噴涂R03大紅色；

l　　消防泵管路噴涂R03大紅色；

l　　側防護、后保險杠噴涂藍/白色相間。

十一、隨車文件資料

l　　底盤使用說明書（１份）

l　　底盤維修手冊（１份）

l　　底盤質量保修卡（１份）

l　　底盤合格證（１份）

l　　隨車維修工具清單（１份）

l　　消防泵使用維修說明書（１份）

l　　綠化噴灑車使用說明書

l　　綠化噴灑車消防器材交貨清單

l　　綠化噴灑車合格證

l　　綠化噴灑車交接清單
